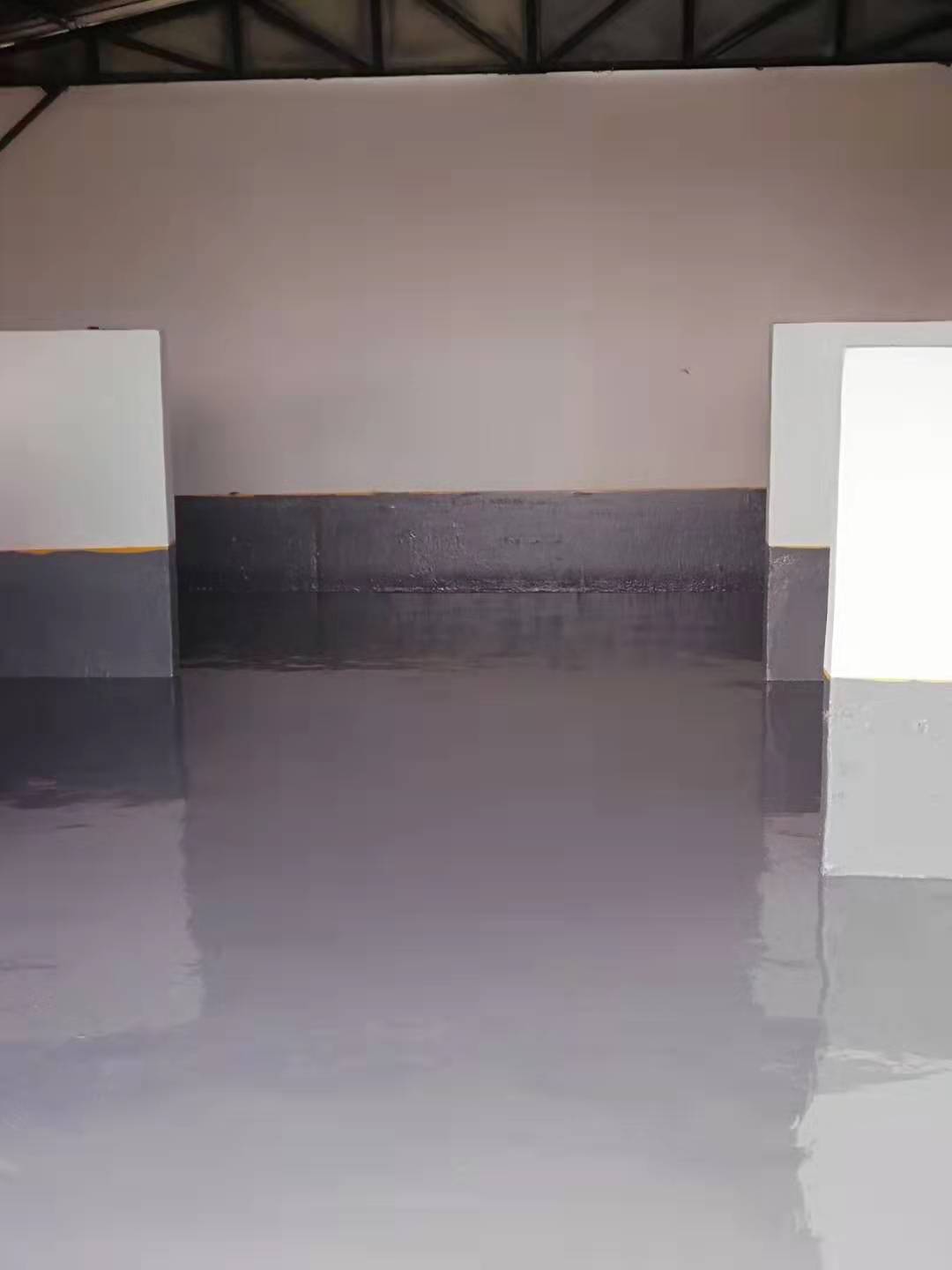

防腐地坪漆

       甲禾防腐地坪漆-防腐涂料分類：環(huán)氧防腐涂料、乙烯基酯重防腐涂料、環(huán)氧富鋅涂料、氯化橡膠防腐涂料、乙烯基酯重防腐地坪漆。
產(chǎn)品特性：
      1、涂層自動流平，表面平整光滑；
      2、無接縫、不起塵、表面易于清潔；
      3、具有優(yōu)異的耐化學(xué)藥品性和良好的機械強度；
      4、容易刮涂，固化速度快。
用    途：
       適用于化學(xué)貯槽、管件、酸堿池以及電鍍廠、線路板廠等防腐要求較高的地方。
施工說明：
       混 合 貯存過程中，乙組可能會出現(xiàn)輕微沉淀，混合前先將乙組充分?jǐn)嚢杈鶆颍话幢壤龑⒓住⒁医M份倒入攪拌桶后攪拌均勻。

施工方法：
       1、處理好底涂、中涂；
       2、面涂層：防腐層6～48h達(dá)到固化要求后，刮涂一遍面涂，參考用量約0.80kg/m2
參考用量： 0.80 kg/m2（甲、乙組份混合物）
施工條件： 建議在10℃以上使用本品，為避免水汽凝結(jié)，要求施工基面干燥潔凈。基面含水率小于8%，空氣相對濕度小于80%。
注意事項：
      1、配料不宜太多，用完再配，配合后可使用時間10-15分鐘(25℃)；
      2、鏝涂時應(yīng)注意接頭處的連接，避免刀痕。
貯 存： 密封貯存于陰涼通風(fēng)處，防潮、防曬、防凍。
保質(zhì)期：3個月(25℃)。

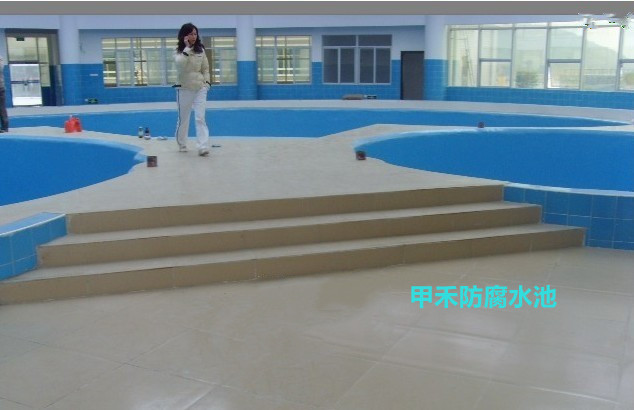

游泳池與養(yǎng)魚池專用防腐涂料
       組   成：由環(huán)保顏料、填料、環(huán)氧樹脂調(diào)配的雙組分胺類固化環(huán)氧樹脂涂料。
主要特性
      漆膜耐水性、耐鹽水性優(yōu)異；
      耐油性、耐化學(xué)品性能優(yōu)異；
      漆膜完全固化后無毒、無異味；
      漆膜堅韌，附著力、柔韌性、耐沖擊性、耐磨性等物理性能優(yōu)異。

用  途
      適用于水池、游泳池、養(yǎng)魚池、水箱、輸水管道內(nèi)壁等。
施工參數(shù)
       比  例    A、B兩組分
      混合比例   （重量比） 25：5
      混合方法    將甲組分充分?jǐn)嚢杈鶆颍尤胍医M分，繼續(xù)攪動至均勻
      理論涂布率  4-6 m2/kg（平均值/光滑表面不計損失）
      適 用 期   （20℃） 1h
      復(fù)涂間隔時間 （20℃） 6h-3d
表面處理：
      上道漆膜干燥并清除漆膜上所有污物；
      混凝土完全干燥，打磨處理除去表面塵土、浮漿及沾污物；
      施工溫度低于10℃時，環(huán)氧與固化劑的固化反應(yīng)較慢，此時應(yīng)選用低溫固化材料。
注意事項：
      被涂物面清洗干凈，無水分、無酸堿、無油污。
      施工時所用的工具保證干燥清潔。
      漆與固化劑應(yīng)嚴(yán)格按配比調(diào)配，用多少配多少，攪拌均勻，并在配制后的40分鐘內(nèi)用完。
      使用配套專用稀釋劑調(diào)節(jié)粘度，噴涂粘度根據(jù)施工現(xiàn)場條件而定。
      施工及干燥固化期間，相對濕度不得大于85%。
      氣溫低于8℃因固化反應(yīng)緩慢，不宜施工。

      儲藏期限 ：6個月經(jīng)檢測無質(zhì)量問題仍可使用（放置于陰涼干燥處）。

      珠海甲禾新材料有限公司生產(chǎn)及銷售地坪漆、環(huán)氧地坪漆等、專業(yè)施工防腐地坪、環(huán)氧防腐地坪、廠房防腐地坪等。
